Creda模具(专家)设计系统



  首套中国模具设计专家为国内模具业量身打造的注塑模具和压铸模具全3D智能设计系统, 融入了我们近二十年的模具行业经验。Creda3D模具(专家)设计系统能为模具制造商特别是大型复杂模具制造商以及为模具制造商做设计服务的设计公司提供强有力的支持,能大幅度地提升设计效率,降低设计难度,提升工作品质,为客户创造真正的价值,给客户带来一个完美的解决方案。

演示视频介绍,点击上图可观看视频

下载中心可以下载演示视频,操作视频,正式版安装包,免费试用版安装包    (操作视频在持续更新中)

咨询,技术支持和交流QQ群:513114357     请加入我们  (业内人士可以通过入群申请)

 1. 菜单介绍

1.1 组件模式-基本功能

1.2 组件模式-元件功能



1.3 零件模式

1.3 工程图模式

2. 图标式菜单

3. 研发理念

   Creda3D模具(专家)设计系统的开发是紧紧围绕着减少重复工作量,简化操作步骤,提高自动化智能化程度,降低设计难度这个核心来进行的,着手解决模具设计的实际需求,并紧跟着行业的发展方向,使得设计师从重复性的工作和繁琐的操作中解放出来,将宝贵的时间用到能真正体现自身价值的工作中去。

3.1 系统化--实行统一的系统化的工作方式,改变以前各自为政的局面,使工作的效率和品质有了坚实的保障。

3.2 模块化--采用了模块化的数据结构,支持设计数据的互相利用,支持设计分工和并行设计。

3.3 系列化--开发相应的子系统的功能,可实现系列化的模具设计,大量地节省工作时间。

3.4 标准化--系统里调出来的数据是符合设计标准的,推动公司标准化水平,便于组织生产,以提升生产率,降低成本。

3.5 3D化--轻松得到全3D的设计成果,紧跟全3D设计时代发展的潮流,提升工作效率和品质,提升企业竞争力。

3.6 高效率的设计工具--提供众多高效率设计工具,如一键安装,鼠标点到哪装到哪的效率极高的工具,极大地提升工作效率。

3.7 智能出图--专门研发的智能出图模块,可进行高效率的出图工作,提供3D2D一条龙的服务。

3.8 订制开发服务--按客户提出的特别要求提供订制化开发服务或客制化服务,以满足客户个性化的需求。

4. 系统特点

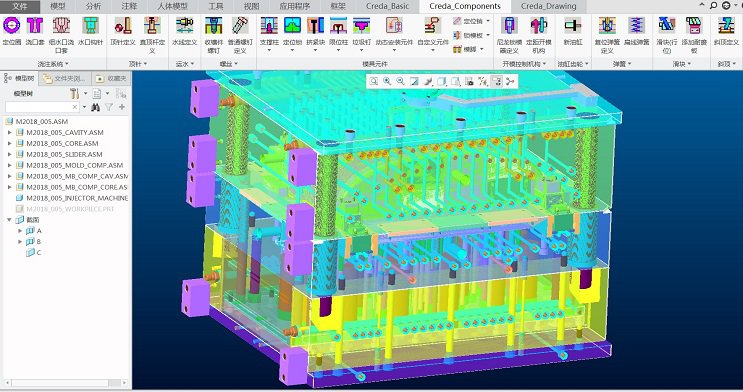

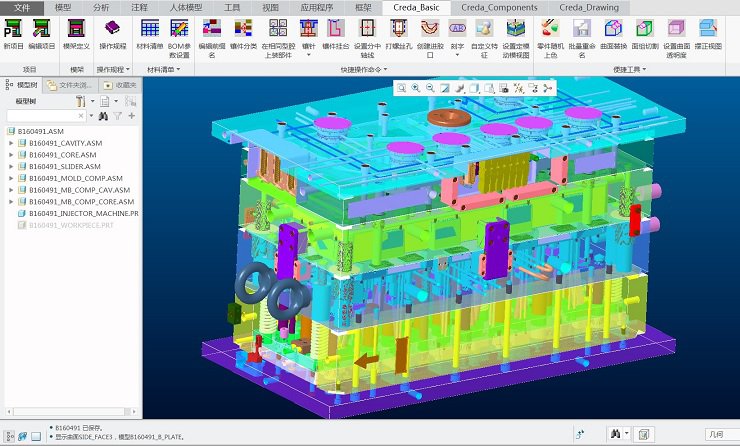

4.1 同步设计框架底层搭建--针对大型复杂周期长的模具而生,模具总装图由互相独立又互相依存的几个部分组成,大部分的操作在相应的子装配里进行,方便,简捷,系统运行速度快,支持设计分工和并行设计。

4.2 开包即用的便捷--所有的元件都经过实战!后台零部件数据库容量大,覆盖面广,只需少量的客制化工作。

4.3 行业经验的融入--由具备多年实际设计经验的资深专家进行研发,我们的行业经验已“融入”到我们的软件中,使得能轻松获得高品质的设计结果。

4.4 易用易学操作简单--操作过程符合设计的实际流程和习惯,化繁为简,傻瓜式操作,只需几天的培训和练习即可熟练掌握。

4.5 便于修改--设计到任何阶段都可以回过头进行重定义修改,轻松获得好的设计结果,好的设计结果是通过不断修正错误和不断提升来获得的。

5. 功能简介_3D设计部分

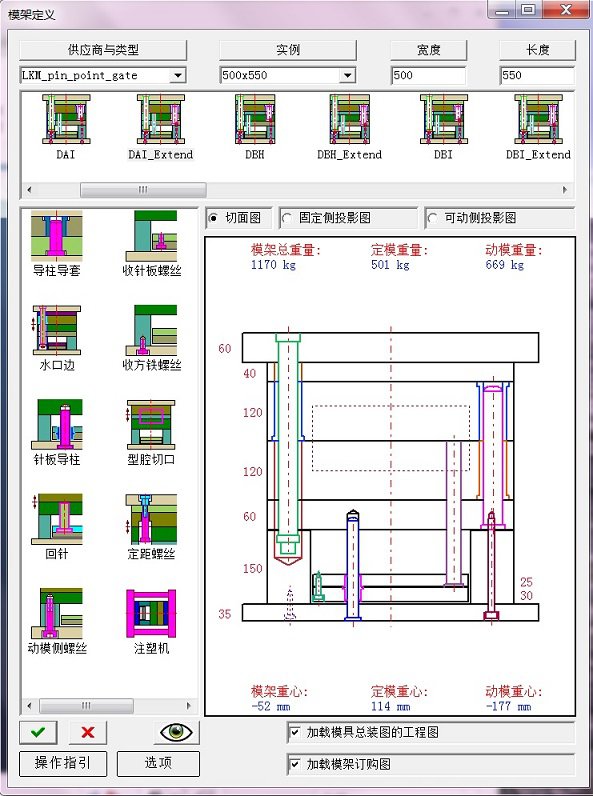

 5.1 模架功能

5.1.1 快速地调出多家供应商的标准和非标的模架,可按设计师的要求调出符合设计要求的各种各样的非标准模架。

5.1.2 大量采用图标式按钮的操作界面简单直观,容易操作

5.1.3 动态化的模架切面图和投影图可即时显示模架的设计信息,使得设计师可以预判设计的合理性。

5.1.4 所有的模架配件都可以在不同的供应商和不同的类型中互换,支持模架配件在不同单位制式(公制和英制)中自由搭配,以满足用户各种各样不同的需求。

5.2 抽芯系统

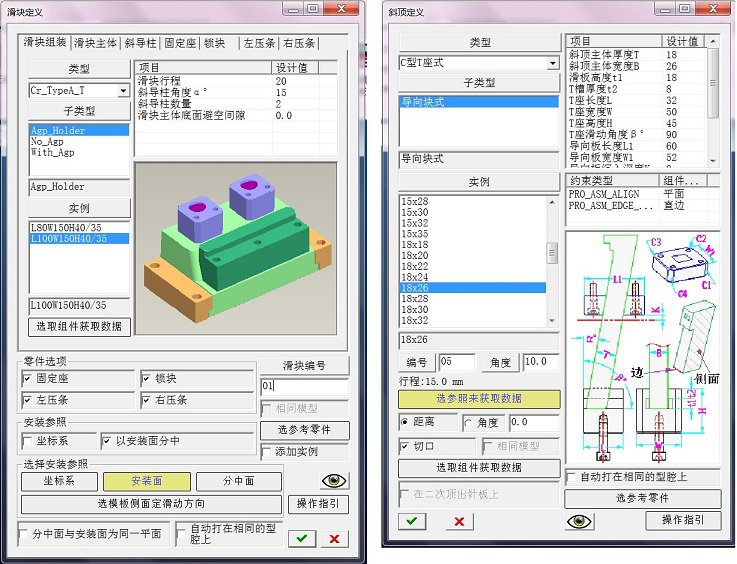

5.2.1 可快速地调出多种类型的滑块机构,滑块配件可自由搭配和在各种类型中互换,可按需要快速添加耐磨板,调整板,中心导轨等滑块配件。可以自己添加新类型的滑块机构。

5.3.2 可快速地调出多种类型的斜顶机构,也可以自己添加新类型的斜顶机构。

5.3.3 对于其它的抽芯系统可用自定义元件的功能准备数据和调用。

5.4 顶出系统

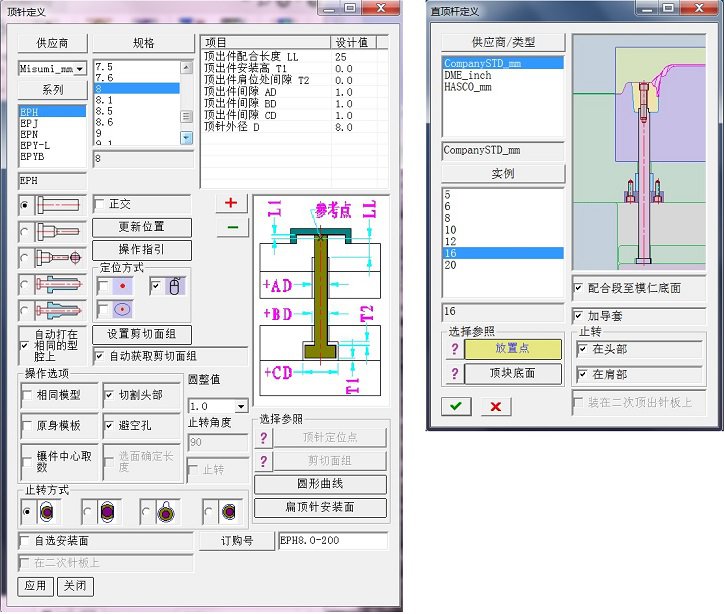

5.4.1 可快速地安装圆顶针、扁顶针、司筒等顶出件,多种定位安装方式使得可灵活地选用更合适快捷的方式来操作。

5.4.2 用顶块顶出时,系统准备了直顶杆的功能可快速安装直顶杆。

5.5 调温系统

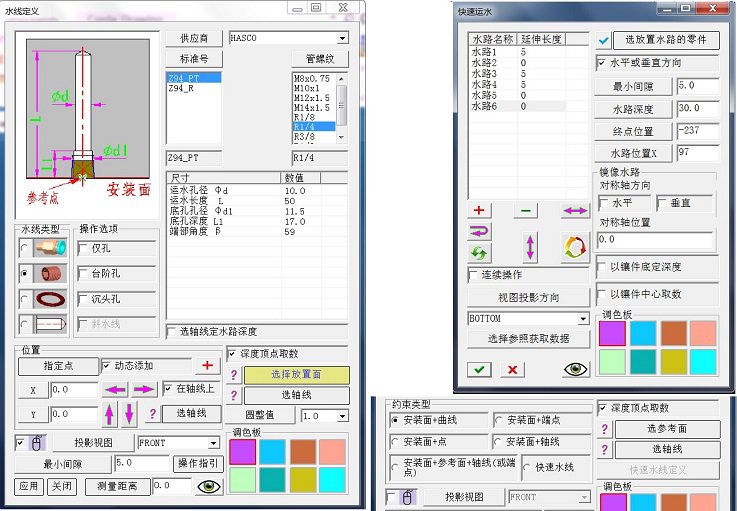

5.5.1 多种灵活的打运水方法,可以利用传统的运水走向曲线做参照来打,也可以用动态的鼠标点击运水放置位置来打,使得打运水的操作灵活且有效率。

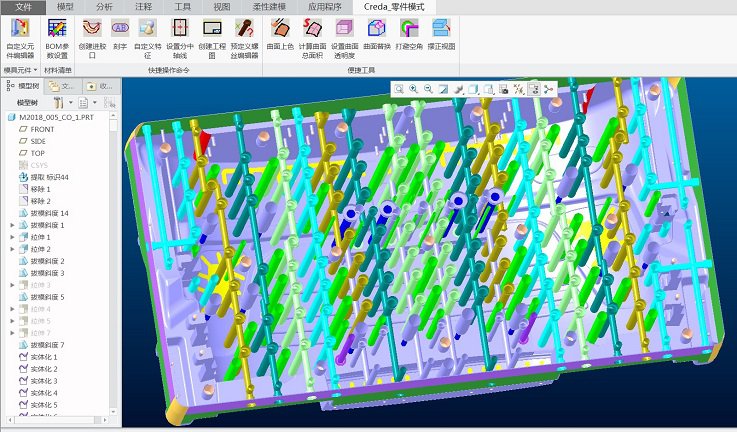

5.5.2 快速水路功能: 不用预先做任何的准备工作,用鼠标在荧屏上点击鼠标直接画水路,可编辑水路位置和镜像水路,直观而快速地打出一组完整水路。

5.6 模具元件(内部库)

5.6.1 本系统的内部库有种类齐全的模具元件,采用一键安装或鼠标点击动态安装等极高效率的操作方式来进行操作。

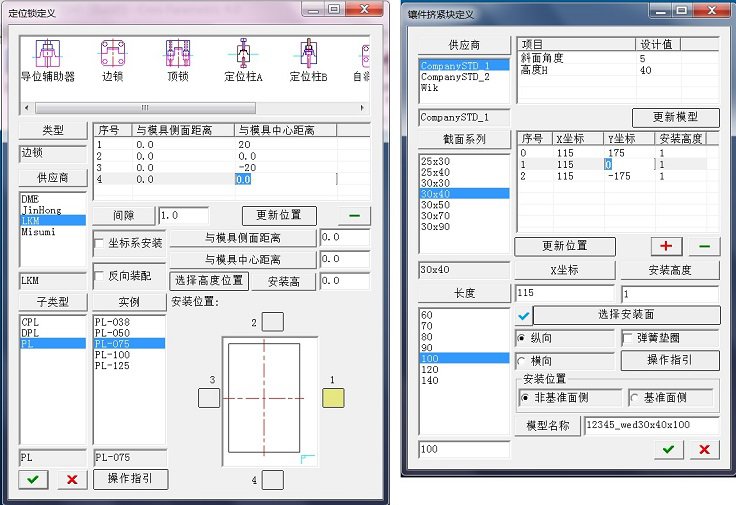

5.6.2 定位锁采用一键安装,挤紧块采用鼠标点击动态安装。

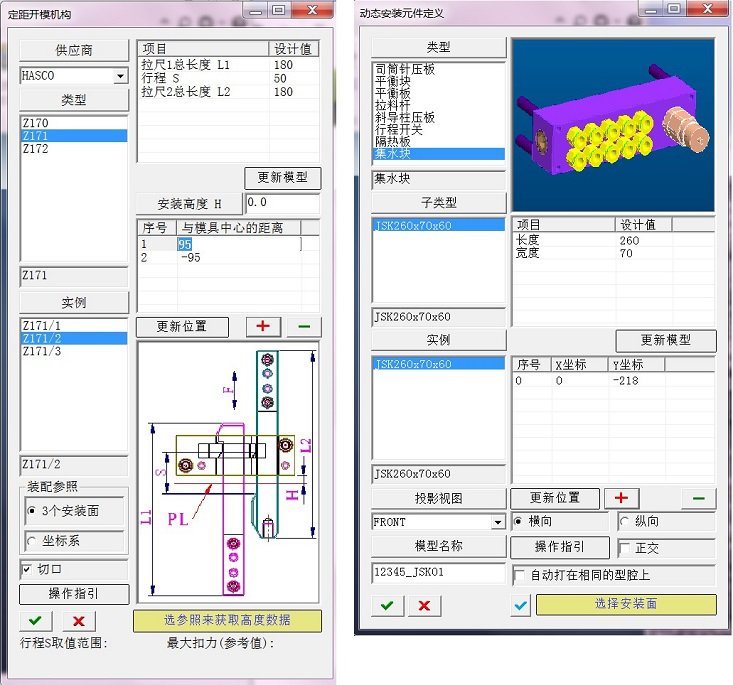

5.6.3 定距开模机构和动态安装元件采用鼠标点击动态安装。

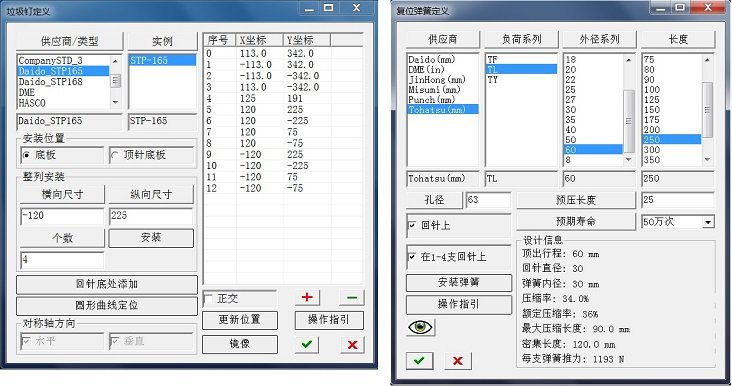

5.6.4 垃圾钉采用一键安装结合鼠标点击动态安装的方法来操作,复位弹簧采用一键安装。

5.6.5 由于模具元件较多,在此就不一一介绍了,但说有的模具元件都开放给用户按自己的标准或要求添加数据。

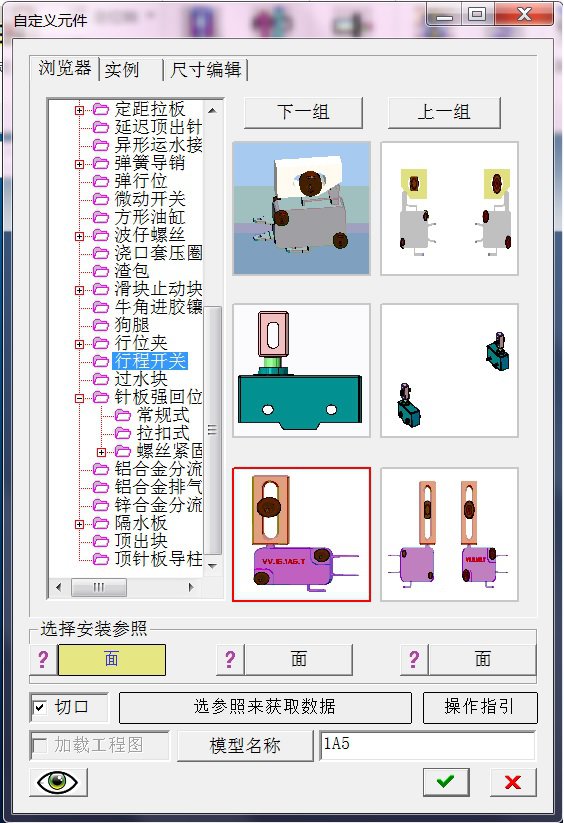

5.7 模具自定义元件(外部库)

5.7.1 系统本身已经为您准备了比较多常用的模具零部件,外部库元件的种类和容量也会不断地扩充。

5.7.2 用户可以自行添加自己需要的零部件到后台数据库中以供需要时调用。

5.8 快捷工具

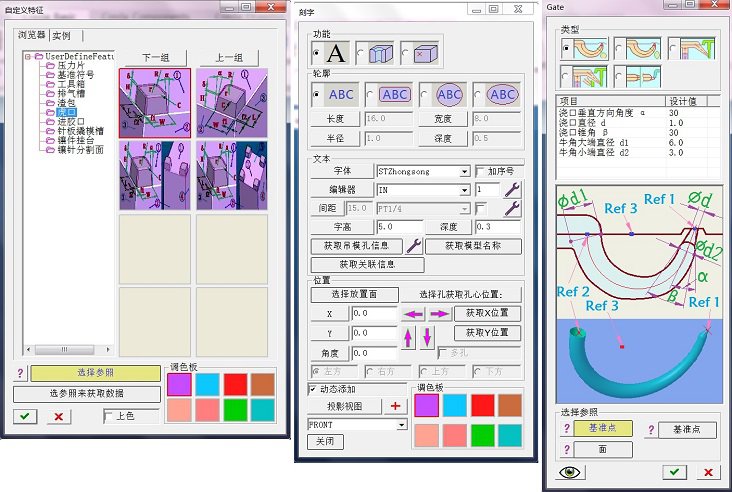

5.8.1 用户自定义特征功能允许操作者在图文指引下去快速创建特征,其意义在于将以前只是个人创建并使用的UDF资源实行分享,让操作者能在图文指引下利用界面就轻松地利用到不是由自己创建的UDF资源,这样操作者就能分享巨量的UDF资源了,系统还运许用户按自己的需要添加数据来扩充UDF库;刻字功能提供动态化的鼠标点击刻字位置就自动刻字的功能,效率非常高;水口功能提供快速创建一些难度较大的进胶口特征。

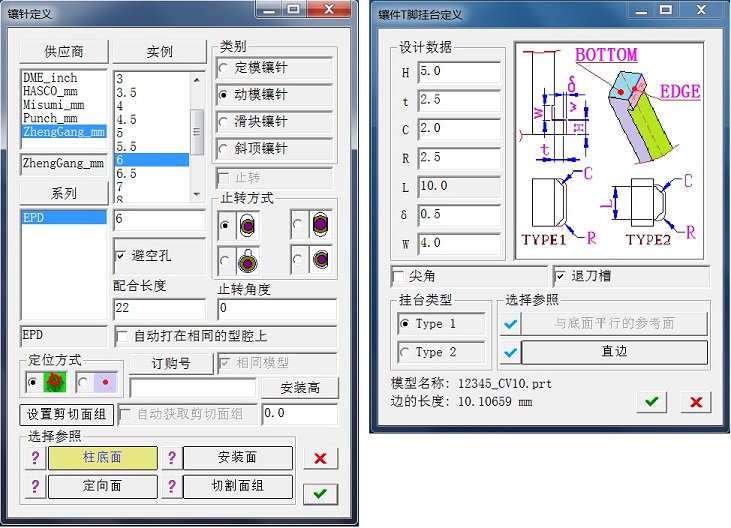

5.8.2 系统提供一个快速拆镶件的功能,可框选柱子底面,系统自动分析合适的镶针数据,按"OK"键就可完成操作;镶件T脚挂台功能,可快速地连续地做镶件T脚挂台。

5.8.3 我们准备的其它快捷工具,如:在多个型腔上同时安装零部件、零件随机上色,快速打避空角、快速的曲面上色操作、设置曲面透明度,计算曲面总面积,一键摆正视图,批量输出stp(iges)等功能就不一一叙述。

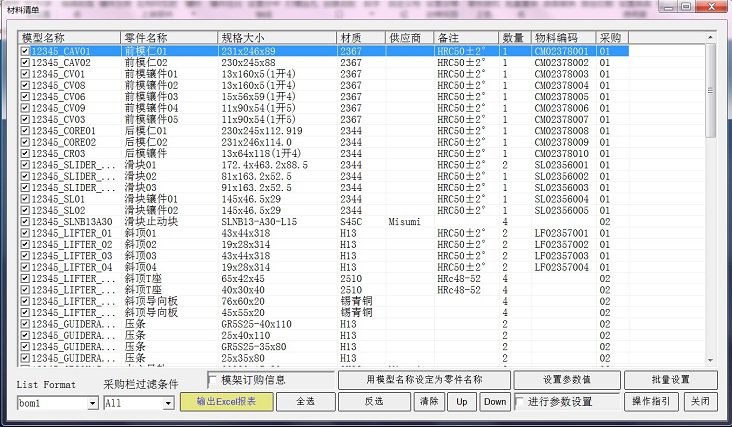

6. 功能简介_材料清单

6.1 系统调出来的零件大部分已经设置了BOM(材料清单)参数。

6.2 系统提供有快速设置BOM表参数的功能。

6.3 在输出材料清单的操作中提供快速的排序功能,可按过滤条件一键输出Excel格式的钢料单、配件料单、某次改模的料单和整套模具的总料单。

7. 功能简介_智能出图

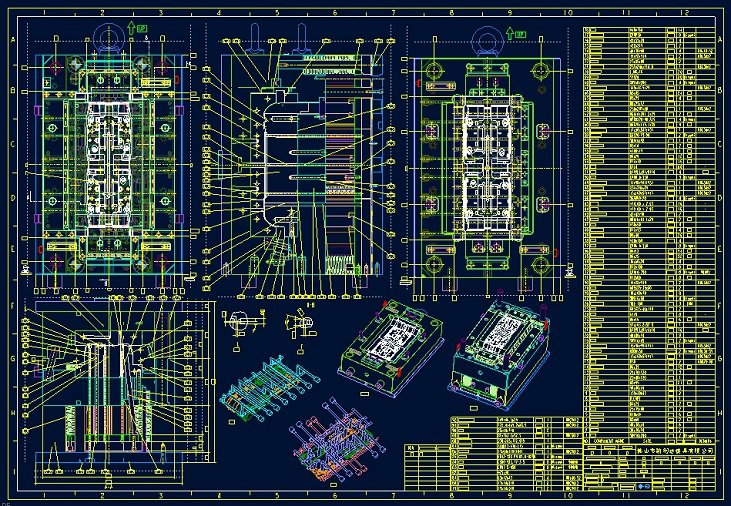

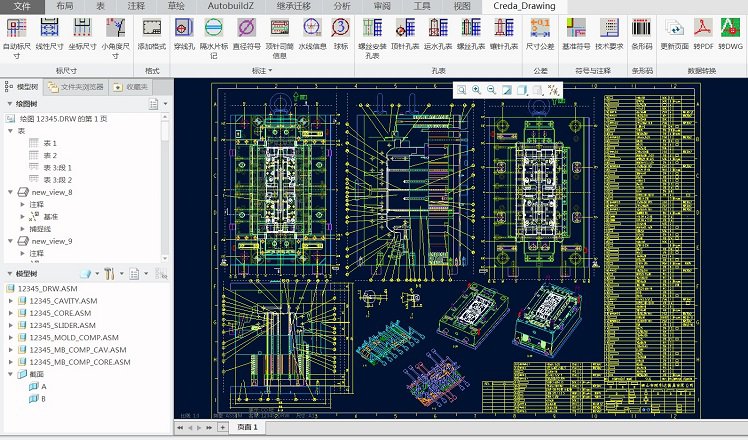

7.1 设计完成后可在系统自动为您准备的半成品图的基础上出完整的模具总装图,模架订购图。

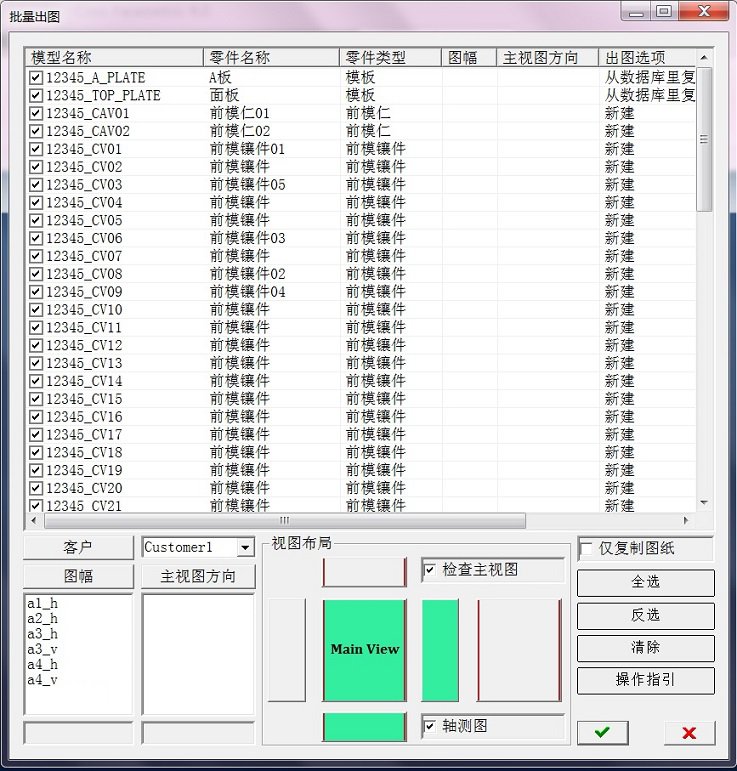

7.2 系统提供批量出图的功能,所有从后台数据库里调出来的模型均可快速获得较为详细和完整的零件图。

7.3 创建新的零件图时可按需要选投影视图,自动算图纸的比例,自动摆放好视图的位置,一键生成新的图纸。

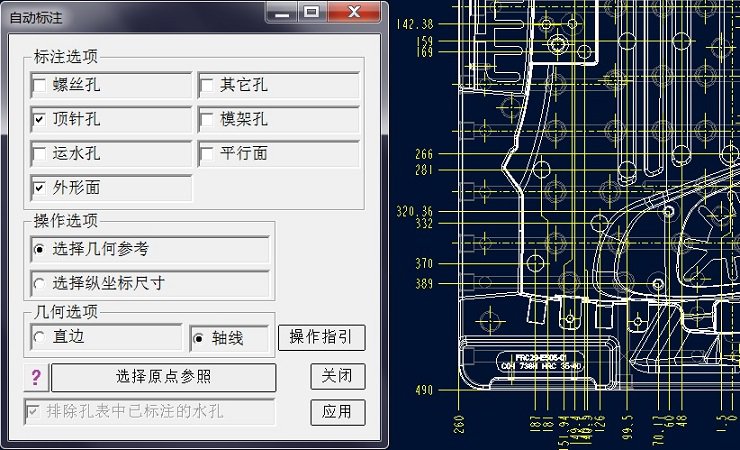

7.4 系统提供自动标注螺丝孔、顶针孔、运水孔、模架配件孔、其它孔和与基准平行的平面的位置坐标尺寸的功能,可支持将这些标注对象按类别分布于多个视图中以使得尺寸不过于拥挤。

7.5 可快速连续标注线性尺寸,坐标尺寸。

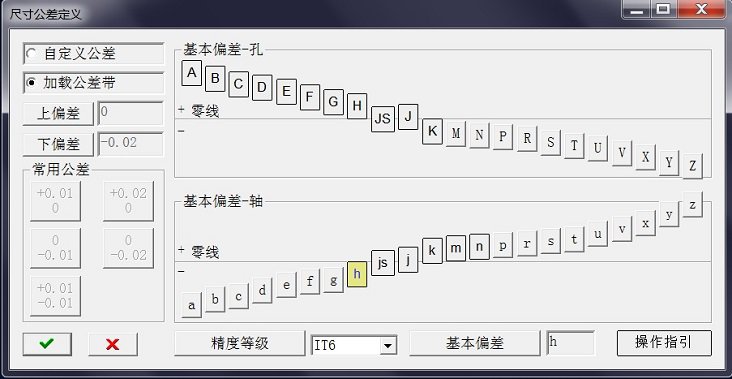

7.6 可快速连续标注尺寸的公差,可选择自定义公差,也可选择加载符合ISO和国家标准的公差带数据,选定精度等级和基本偏差后,系统可根据所选尺寸的尺寸值自动加载公差数据。

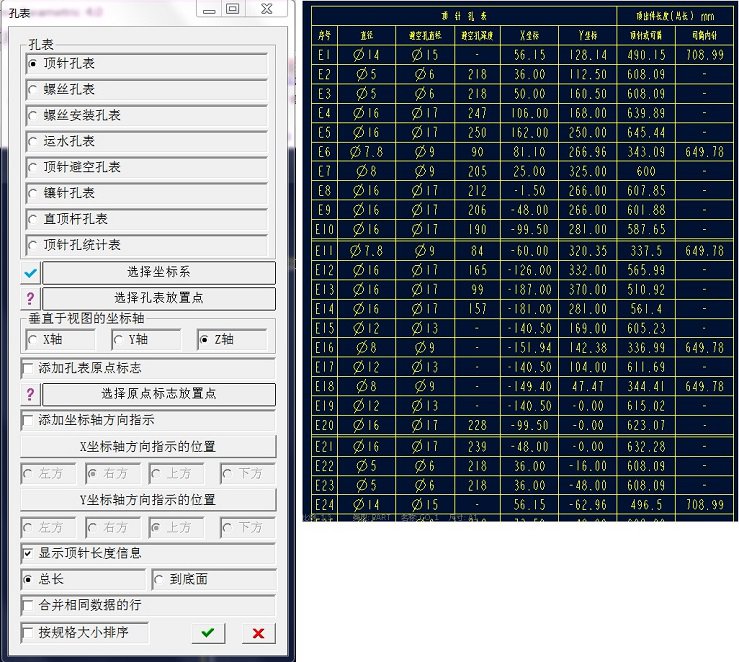

7.7 快速出顶针孔表、运水孔表、螺丝孔表,并自动对孔进行标识。

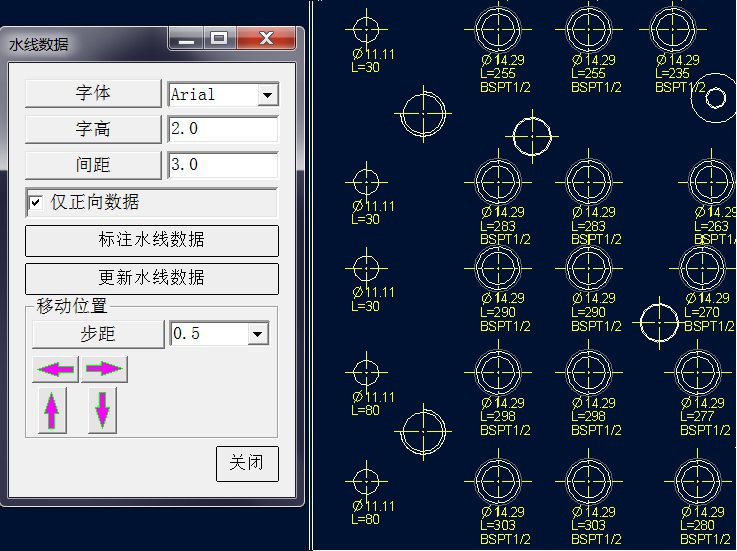

7.8 快速出水线信息,加工部门可依据这些水线信息加工出水线来。

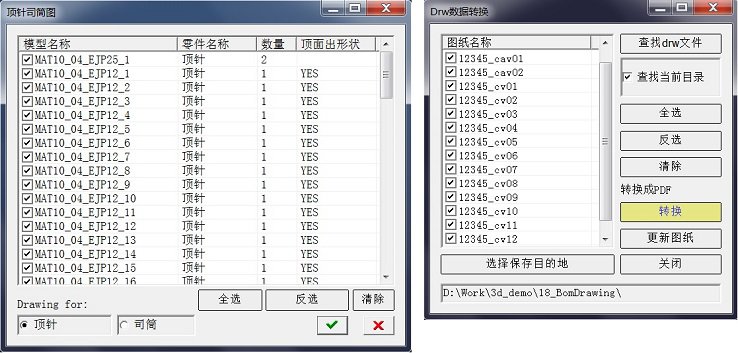

7.9 提供快速出顶针司筒图,快速标注线割孔、快速生成条形码、连续添加直径符号和基准角符号、快速批量将drw文件转换为pdfdwg文件等高效和实用的工具。
